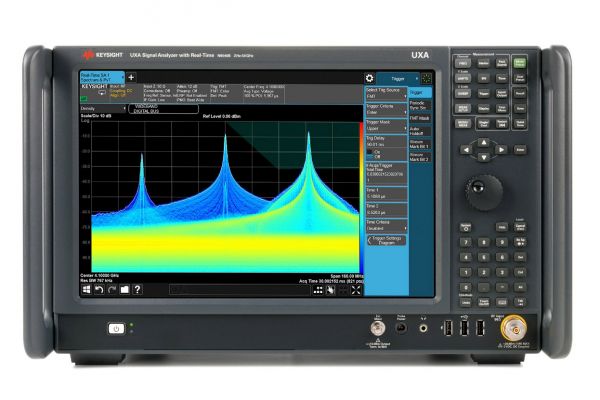

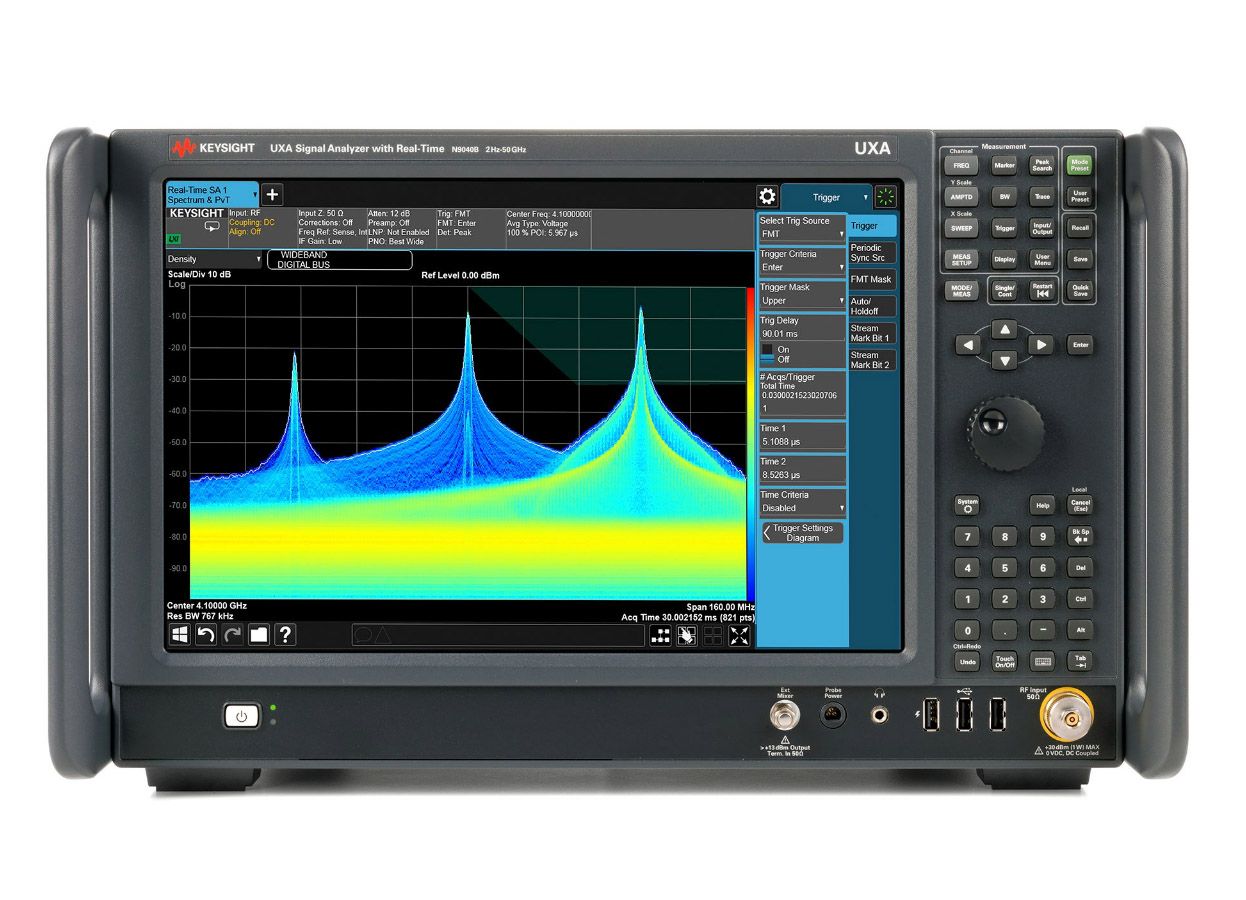

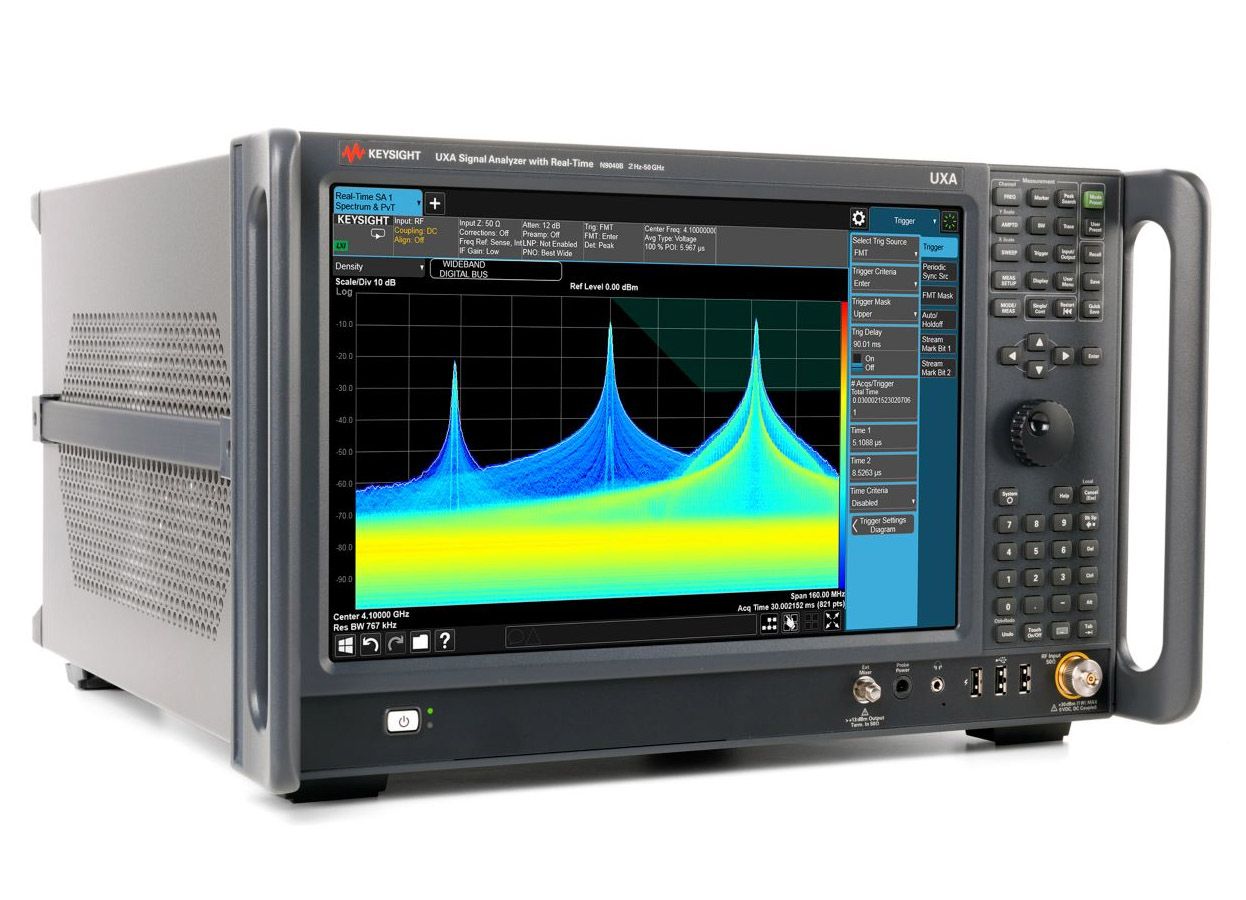

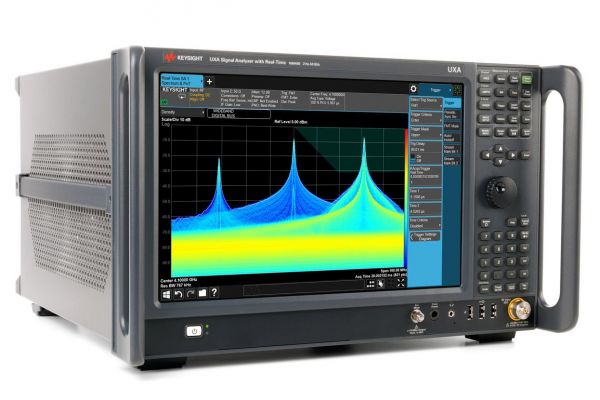

品牌：尊龍凱時/是德（安捷倫）
主要特性和功能：
· 通過為測量最具挑戰性的信號提供更寬廣（高達 1 GHz）、更深入的視野，查看設計的真實性能
· 利用出色的相位噪聲性能、78 dBc 無雜散動態范圍和 510 MHz 帶寬，您可以更好地測量設計的頻譜純度
· 通過是德科技智能混頻器可將射頻輸入頻率擴展到 110 GHz，使用其他廠商的混頻器可擴展到 THz 級
· 全頻段實時頻譜分析能夠捕獲間歇性信號
· 改進的顯示平均噪聲電平（DANL）低噪聲路徑有助于捕獲更低電平雜散信號
頻率 | 2 Hz 至 50 GHz |
頻率選件 | 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz |
最大分析帶寬 | 1 GHz |
帶寬選件 | 25 standard, 40, 255, 510 MHz, 1 GHz |
最大實時帶寬 | 510 MHz |
實時帶寬選件 | 255, 510 MHz |
1 GHz 時的 DANL | -174 dBm |
1 GHz 時，10 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
1 GHz 時，30 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
1 GHz 時，1 MHz 頻偏處的相位噪聲 | -146 dBc/Hz |
總體幅度精度 | ±0.16 dB |
三階截獲（TOI），1 GHz 時 | +22 dBm |
1 GHz 時的最大三階動態范圍 | 119 dB |
應用——通用 | · 89600 VSA 軟件 · 模擬解調 · 噪聲系數 · 相位噪聲 · 脈沖 · 實時頻譜分析 · EMI · MATLAB · Vector Modulation Analysis |
應用——蜂窩 | · GSM/EDGE · LTE/LTE-Advanced · NB-IoT · W-CDMA/HSPA/HSPA+ |
應用——無線連通性 | · Bluetooth? (BR/EDR/LE4.2/5.0) · Short Range Communications (ZigBee, Z-Wave) · WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
應用——數字視頻 | 無 |
性能水平 | ◆◆◆◆◆◆ |
標準衰減器衰減范圍 | 70 dB |
標準衰減器步進 | 2 dB |
100% 截獲概率的最短信號持續時間 | 3.51 ?s |
信掩比 > 60 dB 時的可檢測信號持續時間 | 3.33 ns |
無雜散動態范圍 | 78 dBc |
多域帶寬 | 255 MHz |
顯示視圖 | · 密度 · 頻譜圖 · 密度頻譜圖 · PvT（功率隨時間的變化）頻譜 · PvT（功率隨時間的變化）頻譜圖 · PvT（功率隨時間的變化） |
觸發 | · FMT（頻率模板觸發） · TQT（時間限定觸發） · 電平 · 射頻猝發 · 線路 · 外置 · 周期 · Density · Density Spectrogram · PvT (Power vs Time) · PvT (Power vs Time) Spectrogram · Spectrogram |
使用頻率模板觸發的應用軟件 | · 89600 VSA 軟件 · 實時頻譜分析儀 · Pulse Measurement Application |
2 GHz 時的 DANL，不配備前置放大器 | -155 dBm/Hz |
10 GHz 時的 DANL，不配備前置放大器 | -156 dBm/Hz |
