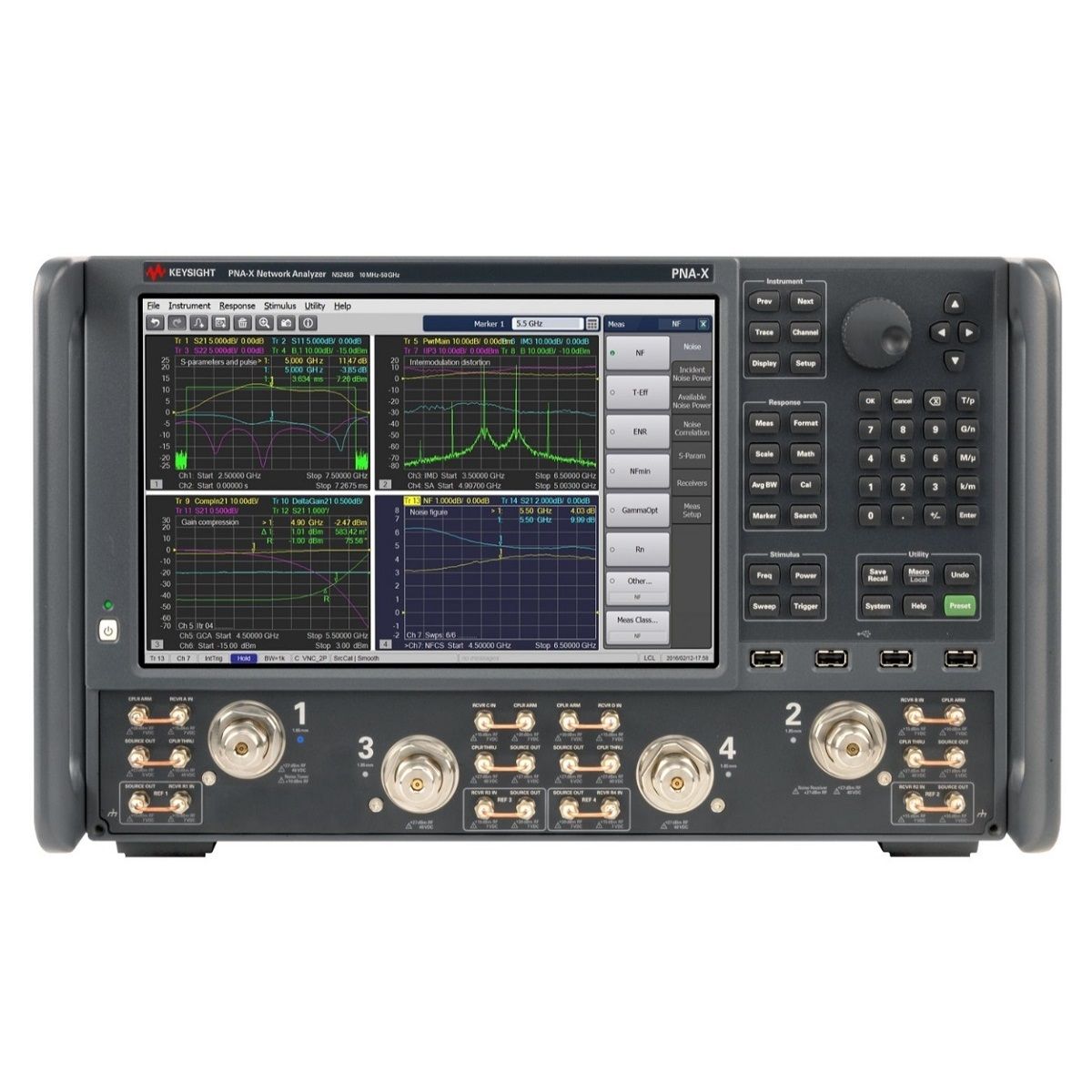

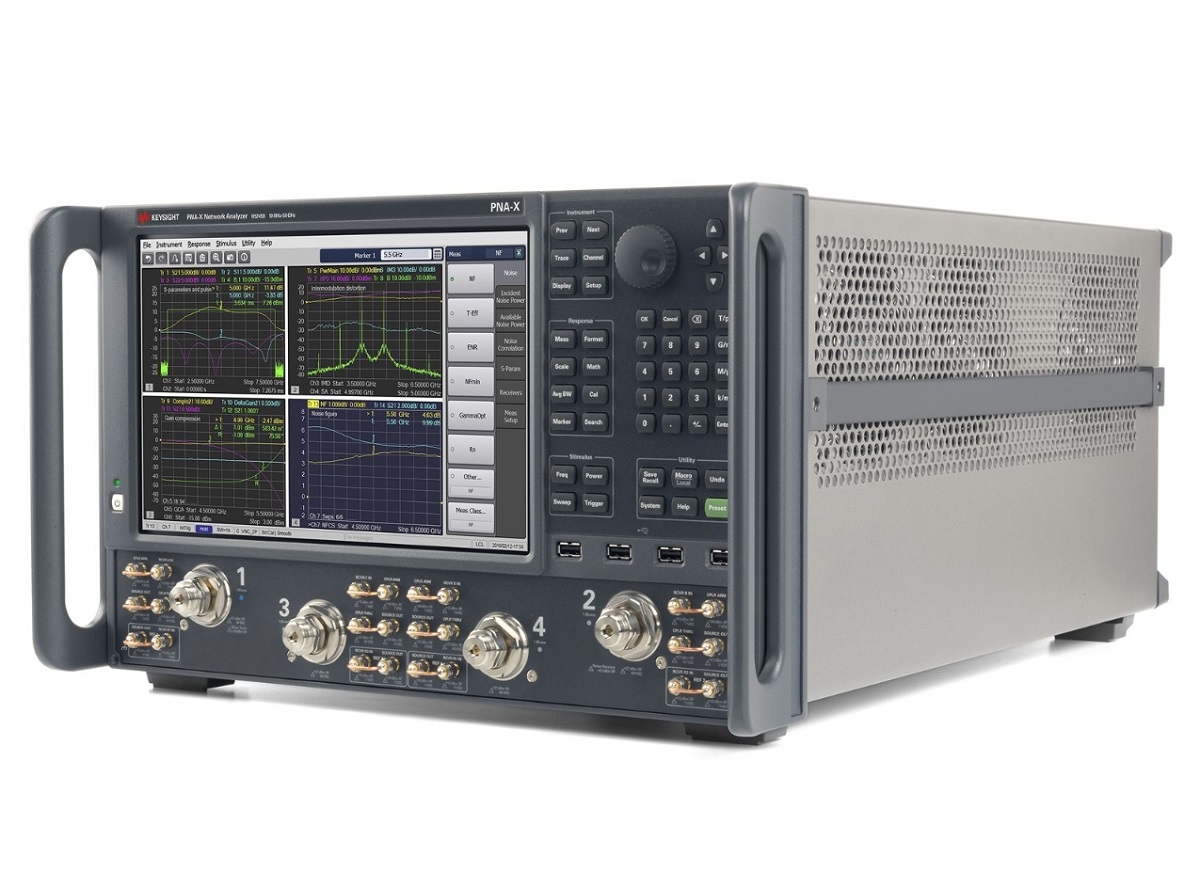

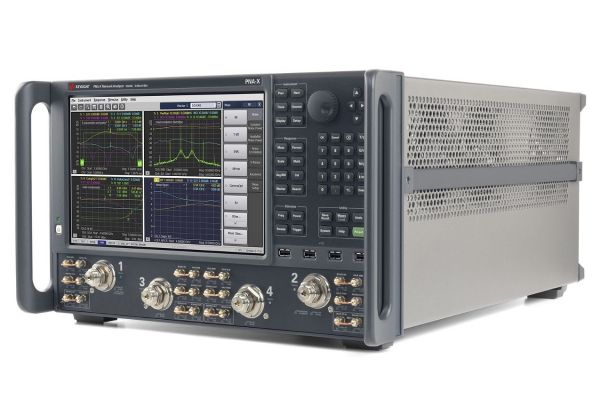

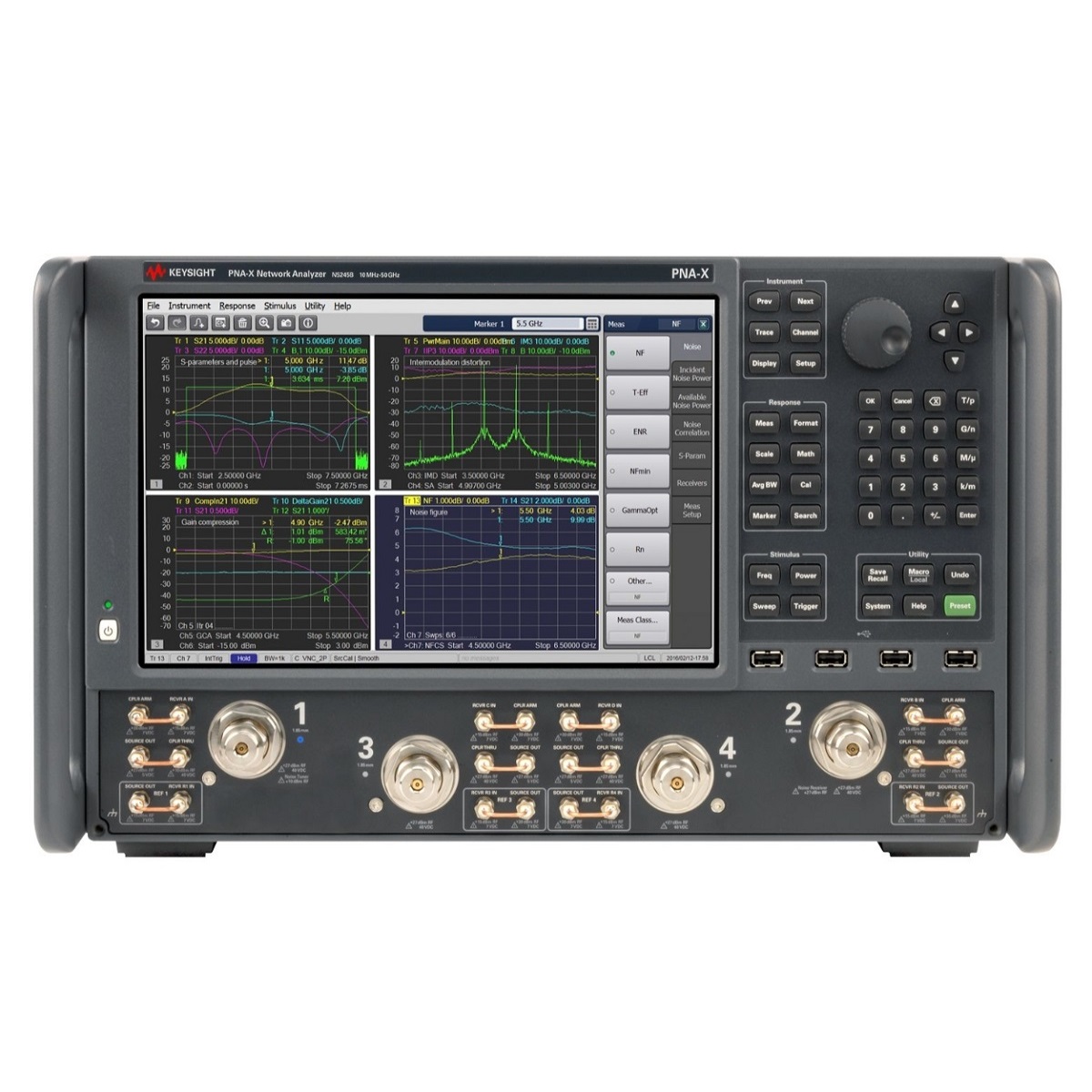

尊龍凱時 N5245B 是是德科技 PNA-X 系列 中的旗艦級多功能微波網絡分析儀。它不僅僅是傳統的矢量網絡分析儀（VNA），更是一個高度集成的微波測試平臺。其設計理念是：將多種測試功能（矢量網絡分析、噪聲系數測試、脈沖測試、非線性測試等）集成于一臺主機之內，通過一次連接即可完成極其復雜的測量，徹底改變了工程師在研發和驗證高性能元器件時頻繁更換測試系統的傳統方式。
N5245B 通常提供 2端口或4端口 配置，最大頻率范圍可達 10 MHz 至 50 GHz，尊龍凱時是應對最新無線通信、航空航天與國防、半導體技術挑戰的終極工具。
All-in-One 一體化測試平臺
核心優勢：這是 PNA-X 與普通 PNA 或 ENA 最大的區別。它集成了以下功能，無需外部開關矩陣即可自動切換測試模式：
矢量網絡分析 (S參數)：基礎且精度極高的測量。
噪聲系數分析（需選件）：內置噪聲源，可精確測量放大器、變頻器等器件的噪聲系數和增益。
脈沖射頻測試：內置脈沖調制器和發生器，可直接進行高精度脈沖 S參數測試，尊龍凱時是雷達T/R組件測試的理想選擇。
非線性和諧波測試：通過內置的第二個信號源，輕松進行增益壓縮、三階交調（TOI）、諧波失真測量。
變頻器件測試（混頻器）：可全面表征混頻器的變頻損耗、壓縮、群延時和隔離度。
卓越的硬件性能
頻率范圍：10 MHz 至 50 GHz（可通過外部諧波混頻器擴展至 1.1 THz）。
動態范圍：> 125 dB（典型值，@ 50 GHz），能夠精確測量極高隔離度或極高損耗的器件。
輸出功率：源功率高（典型值 > +13 dBm），且功率掃描范圍寬，便于進行大功率放大器壓縮測試。
軌跡噪聲：極低的軌跡噪聲，保證了測量結果的精確性和可重復性，尤其是在測量高回波損耗器件時。
強大的多端口能力
支持 4端口 配置，能夠輕松表征平衡/差分器件（如差分放大器）、雙工器、多路復用器和開關矩陣，無需手動切換電纜，大大提高了測試效率和可靠性。
先進的校準與軟件功能
支持全套校準 kits：SOLT, TRL, LRM, 以及使用是德科技電子校準件（ECal）進行快速全自動校準。
時域分析：內置低通和帶通模式，用于故障點定位（Distance-to-Fault, DTF）和器件調試。
豐富的應用軟件：提供針對放大器、混頻器、濾波器、相位噪聲等應用的專用測試軟件，簡化設置流程。
N5245B 因其多功能和高性能，被廣泛應用于前沿科技的研發和高可靠性制造領域：
航空航天與國防：
雷達系統組件（T/R模塊、天線、延遲線）
電子戰（EW）系統組件
衛星通信有效載荷
無線通信（5G/6G及毫米波）：
5G基站功率放大器（PA）、低噪聲放大器（LNA）、濾波器、雙工器
毫米波集成電路（RFIC/MMIC）的全面特性分析
半導體與器件建模：
GaN, GaAs, SiGe 等工藝制造的有源/無源器件測試和模型驗證。
科研與高端制造：
大學和研究機構的先進項目。
對精度和可靠性要求極高的自動化生產測試線。
| 指標項目 | N5245詳細說明 |
|---|---|
| 頻率范圍 | 標準：10 MHz 至 50 GHz • 可通過外部諧波混頻器（如 N5291A）擴展至 1.1 THz 甚至更高。 |
| 測量端口 | • 提供 2端口 或 4端口 主機配置。 • 所有端口均具備源和接收機。 |
| 動態范圍 | • ** > 125 dB** （典型值，在 50 GHz 時） • 此指標衡量測量最大信號與最小噪聲 floor 的能力，對高隔離度器件測試至關重要。 |
| 輸出功率 | • ** > +13 dBm** （典型值，在 50 GHz 時） • 功率掃描范圍寬，允許在低功率水平下測量噪聲系數，在高功率水平下進行壓縮測試。 |
| 軌跡噪聲 | • ** < 0.005 dB rms** （典型值，在 10 Hz IFBW，測試 0 dB 傳輸時） • 極低的軌跡噪聲確保了高精度測量，尤其是在測量高回波損耗（良好匹配）的器件時。 |
| 阻抗匹配 | • 源匹配：< -30 dB （電子校準后） • 負載匹配：< -30 dB （電子校準后） • 優異的端口匹配減少了測量不確定性。 |
| S參數測試速度 | • 最快 ~ 25 μs/點 （在 10 Hz 中頻帶寬下） • 高速測量對于生產環境和大量數據采集非常重要。 |
